系統由空口無線信號采集、信號處理和信息提取、面向應用的信息分析等模塊組成。
所謂“空口”，是空中接口的縮寫，在移動通信系統中，“空中接口”表示基站和移動電話之間的無線傳輸規范，它定義了每個無線信道的使用頻率和帶寬以及無線信號的編碼、調制、波形、復用等內容。
空口無線信號采集模塊通過天線和射頻接收電路完成對2G、3G、4G、5G等移動通信系統中上下行無線信號的接收、變頻和數字采樣，實現無線電波信號到數字信號的轉換，然后根據約定的接口標準，將采樣數據打包移交給信號處理和信息提取模塊。
信號處理和信息提取模塊按照空口協議的規定，對采集的空口信號執行各種信號處理流程，還原出無線信號中攜帶的物理層數據包，然后根據高層協議對數據包進行解析，提取出信號源（基站和移動終端）發出的原始信息，將這些信息移交給信息分析模塊。
信息分析模塊針對給定的目標基站或終端列表（可以是單個或多個目標，基站和終端可以同時作為目標），對采集還原出的數據信息進行分析，記錄目標基站或終端的無線網絡(luò )參數，測量目標基站或終端信號的強度，并通過圖形化展示，幫助用戶進行可視化分析。
該系列產品，分別支持從2G、3G、4G到5G的各類移動通信網絡(luò )制式。根據產品形態不同，每一制式的產品又可細分為車載型、背包型、手持型和室外型等設備形態。
|
|
 |
|
 |
|
 |
|
|
|

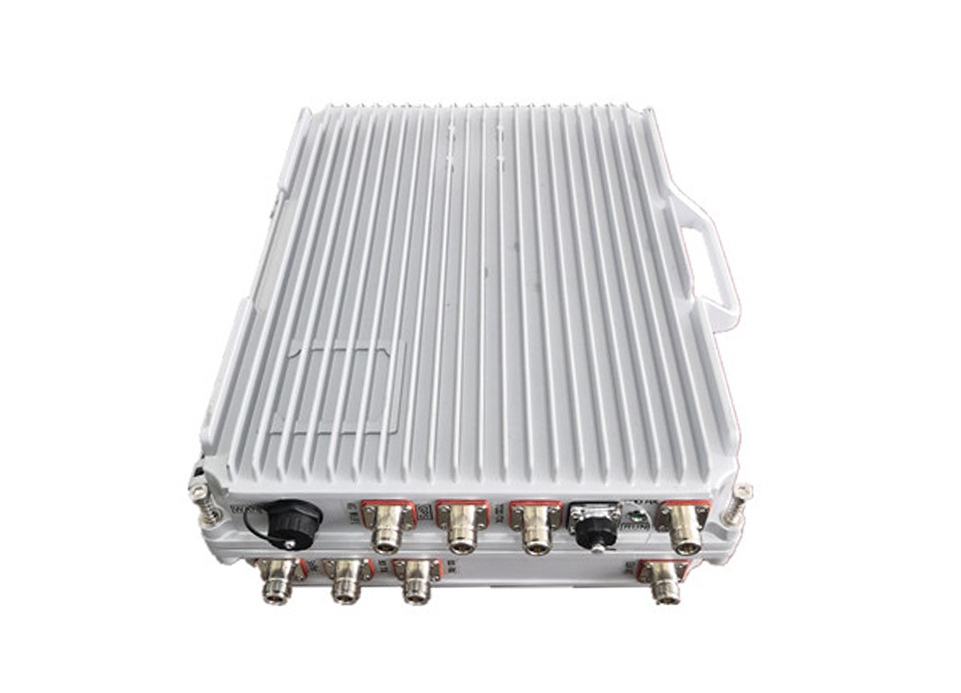

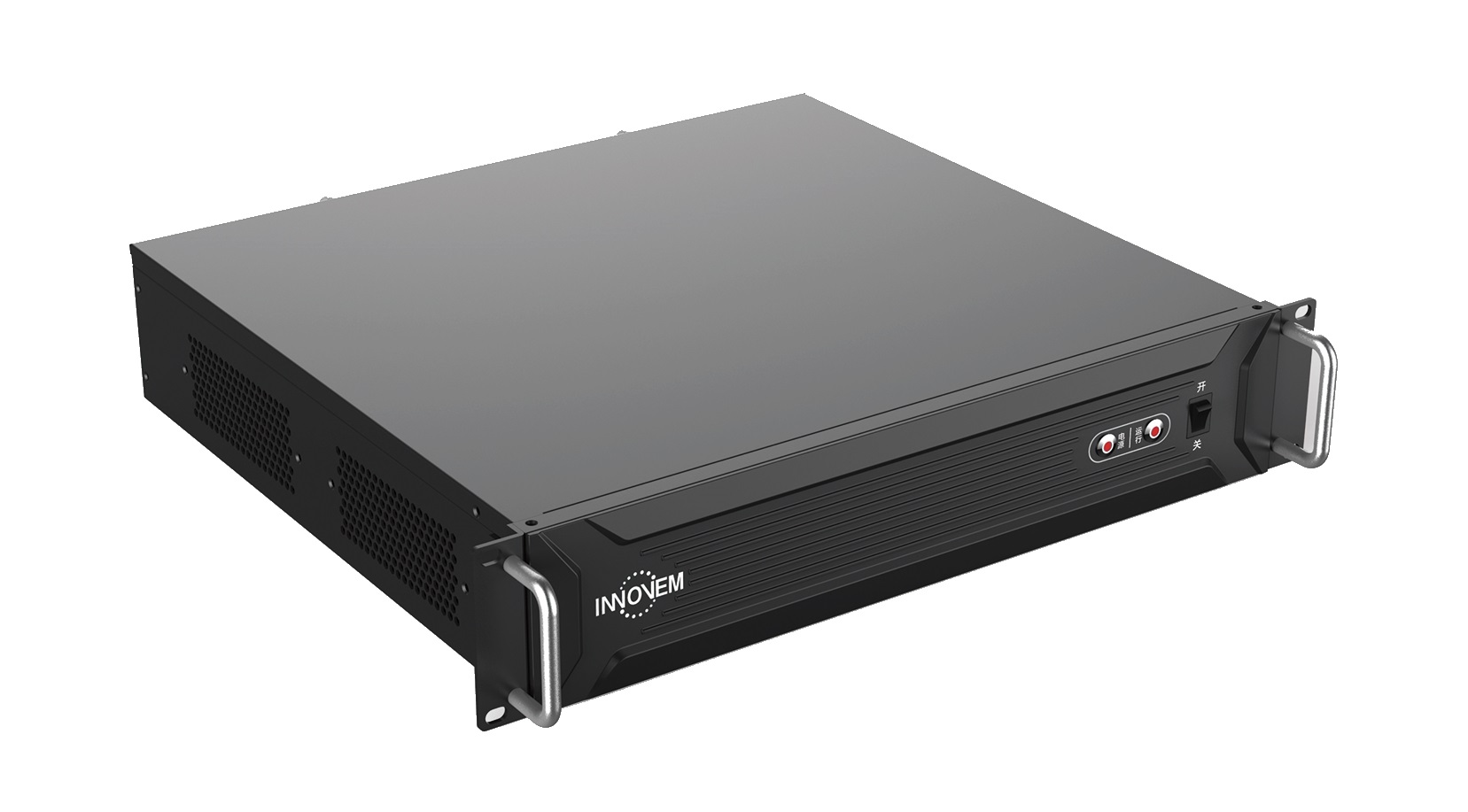

圖1 車載型 |
|
圖2 背包型 |
|

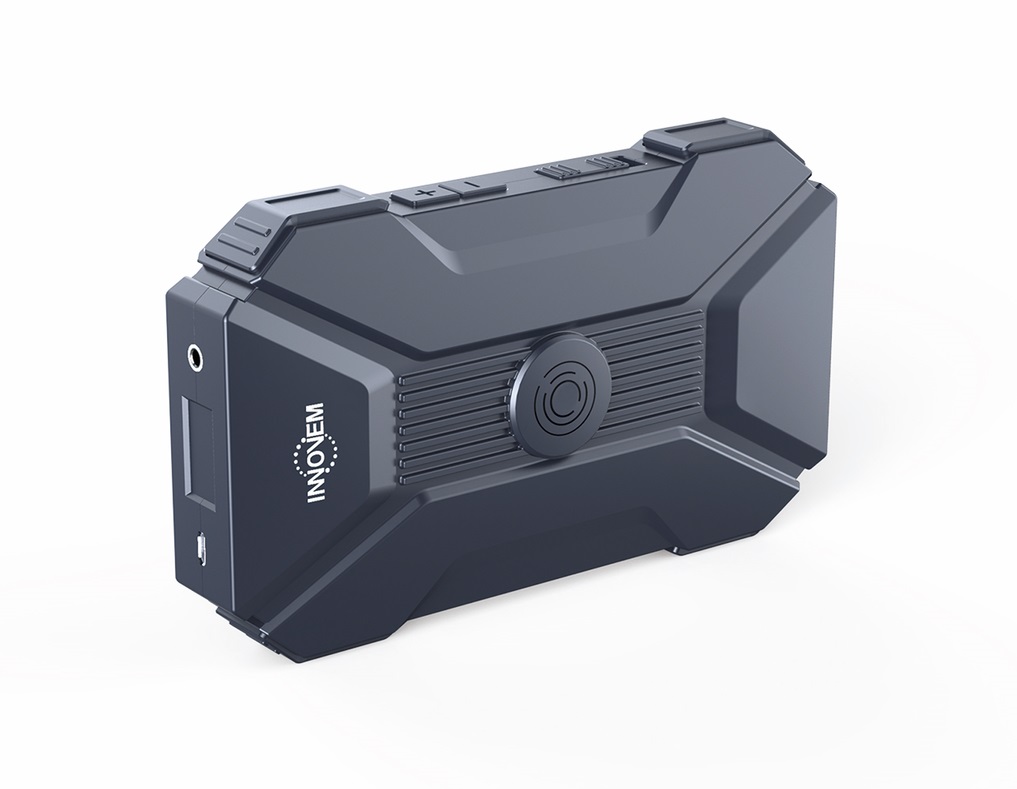

圖3 手持型 |
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|

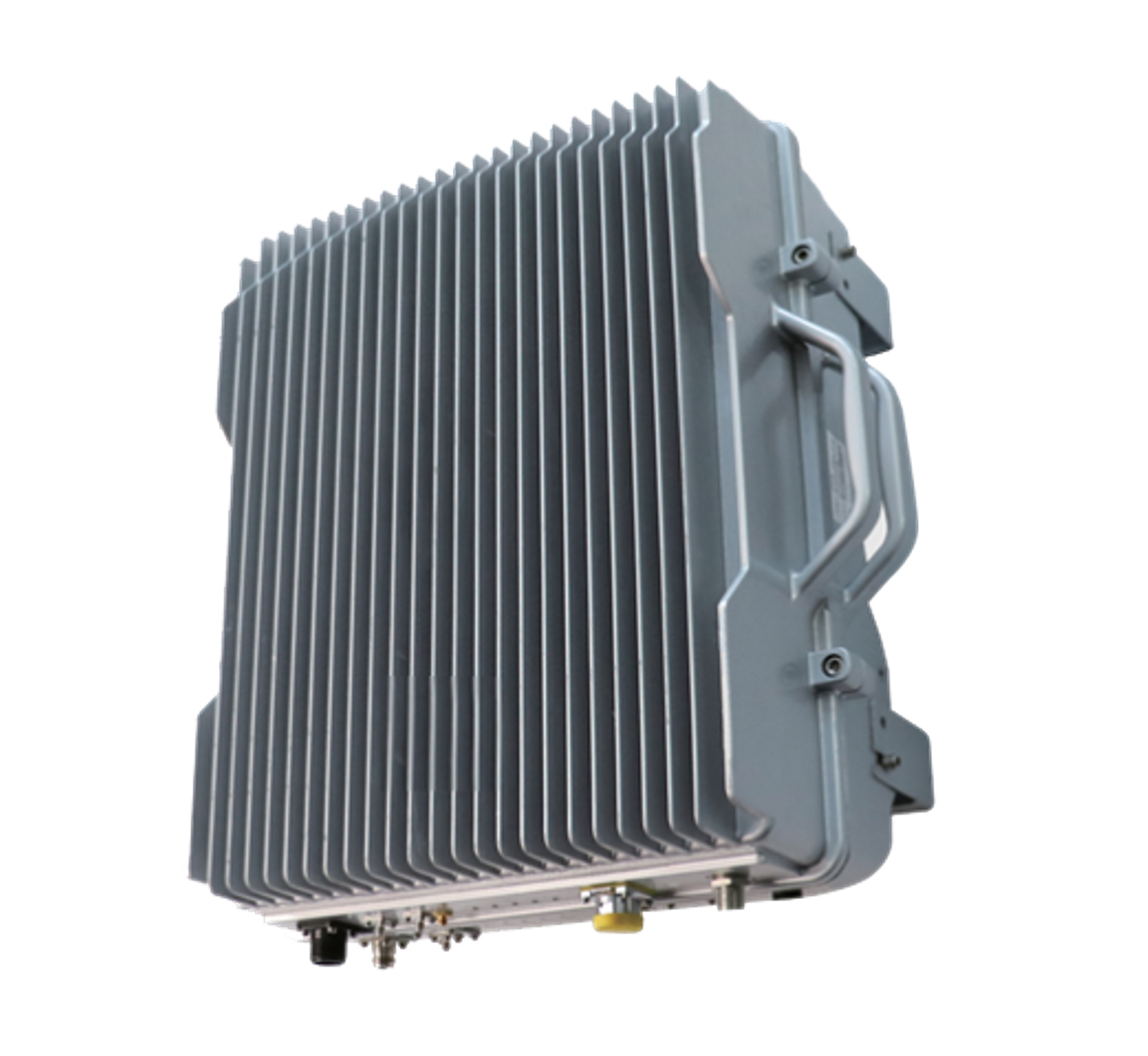

圖4 室外大功率型 |
|
圖5 室外微功率型 |
|
支持2G、3G、4G、5G移動通信運營商現網所有制式。
可在不同的地形和復雜無線通信環境下，快速、準確地完成移動通信信號測量工作。
